Jakie dobrać zbrojenie?
W praktyce preferuję stosowanie zbrojenia ekonomicznego, np. #10 (fi 10 mm). Eurokod dopuszcza nawet stosowanie fi 8 mm z zachowaniem stopnia zbrojenia minimalnego (co np. dla 18 cm grubości płyty daje #8 co 200 mm).
- Przy większych wymaganiach stosuje się pręty fi 12–16 mm.
- Projektowanie stropu może być bardzo ekonomiczne, jeśli dokładnie sprawdzimy ugięcia i zarysowanie. W przeciwnym razie można przesadzić i pojawią się rysy i ugięcia.
- W moich projektach pozostaję wierny zasadom starej normy krajowej PN-B-03264:1999 i dozbrajam naroża płyty przeciw unoszeniu.
- Z praktyki politechnicznej wynika, że lepiej zastosować więcej mniejszych prętów, zamiast pojedynczych (#16), co skutkuje powstaniem wielu drobnych rys zamiast jednej widocznej. To zawsze warto przeanalizować, gdzie się da i można.
Projekty stropów w budynkach jedno i wielorodzinnych

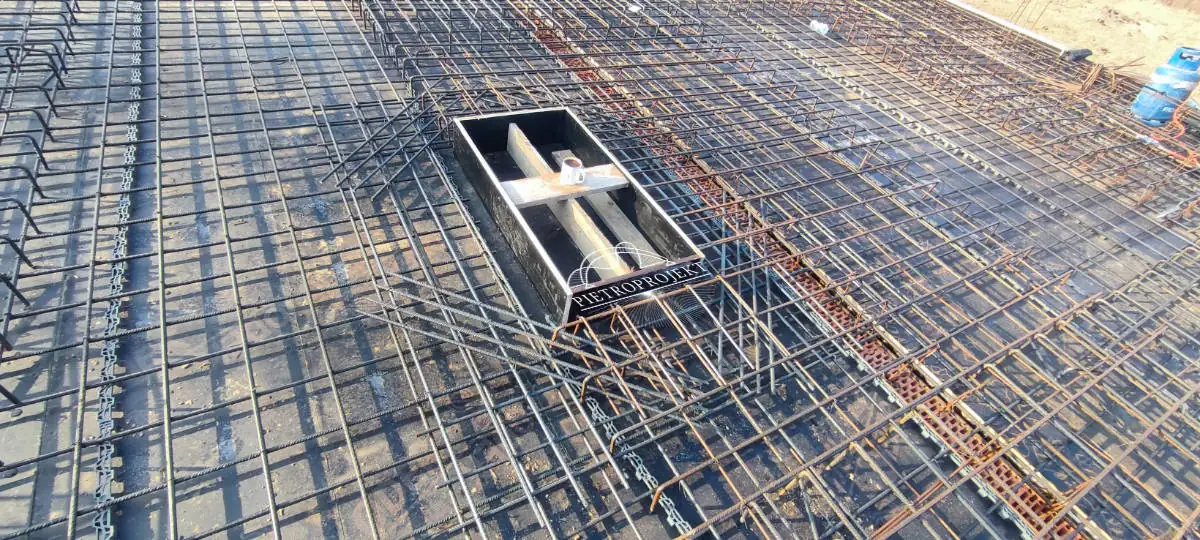

Staranne zbrojenie otworu w stropie – zdjęcie z budowy którą nadzorowałem
Stary (krajowy Polski standard) vs. Eurokod
Czasem starsi projektanci przed emeryturą stosują tylko normę PN-B-03264:1999 (spokojnie, robią to bardzo dobrze i z wyczuciem), natomiast młodsi – PN-EN 1992-1-1:2008 (Eurokod 2).
Ja preferuję podejście hybrydowe: projektować zgodnie z Eurokodem, czerpiąc jednocześnie doświadczenie i szczegółowe zapisy starej normy.
Różnice istotne dla projektanta:
- Dozbrojenie naroży – w starej normie opisane szczegółowo, w Eurokodzie zalecane tylko przy określonych warunkach podporowych.
- Zbrojenie rozdzielcze – w starej normie wyraźnie opisane, Eurokod pozostawia projektantowi swobodę.
- Skurcz betonu – w starej normie uwzględniano go przez zbrojenie minimalne (przeciwskurczowe), Eurokod wymaga uwzględnienia naprężeń skurczowych w obliczeniach.
Ugięcia stropów

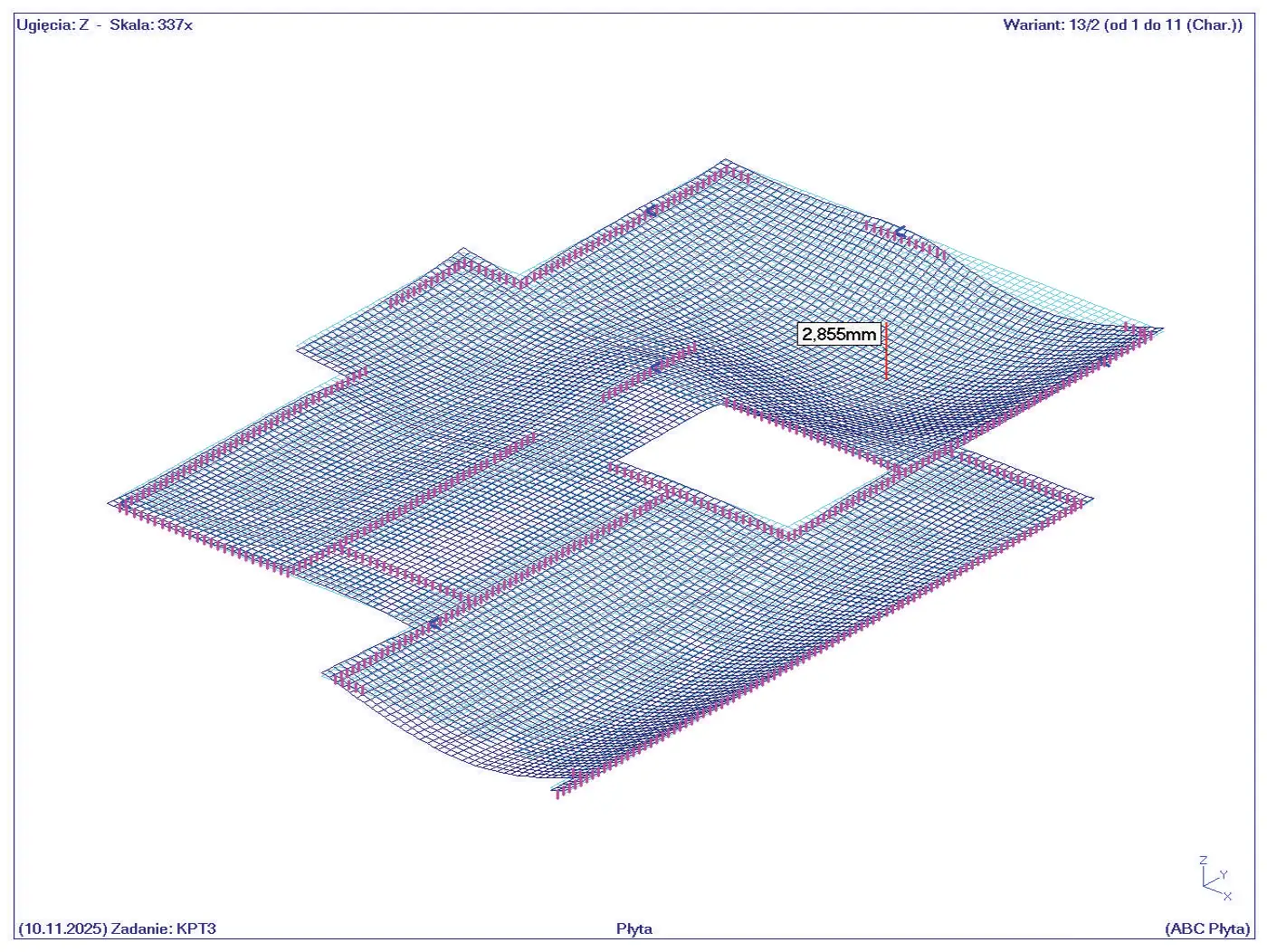

2,85mm - bez rys i skurczu

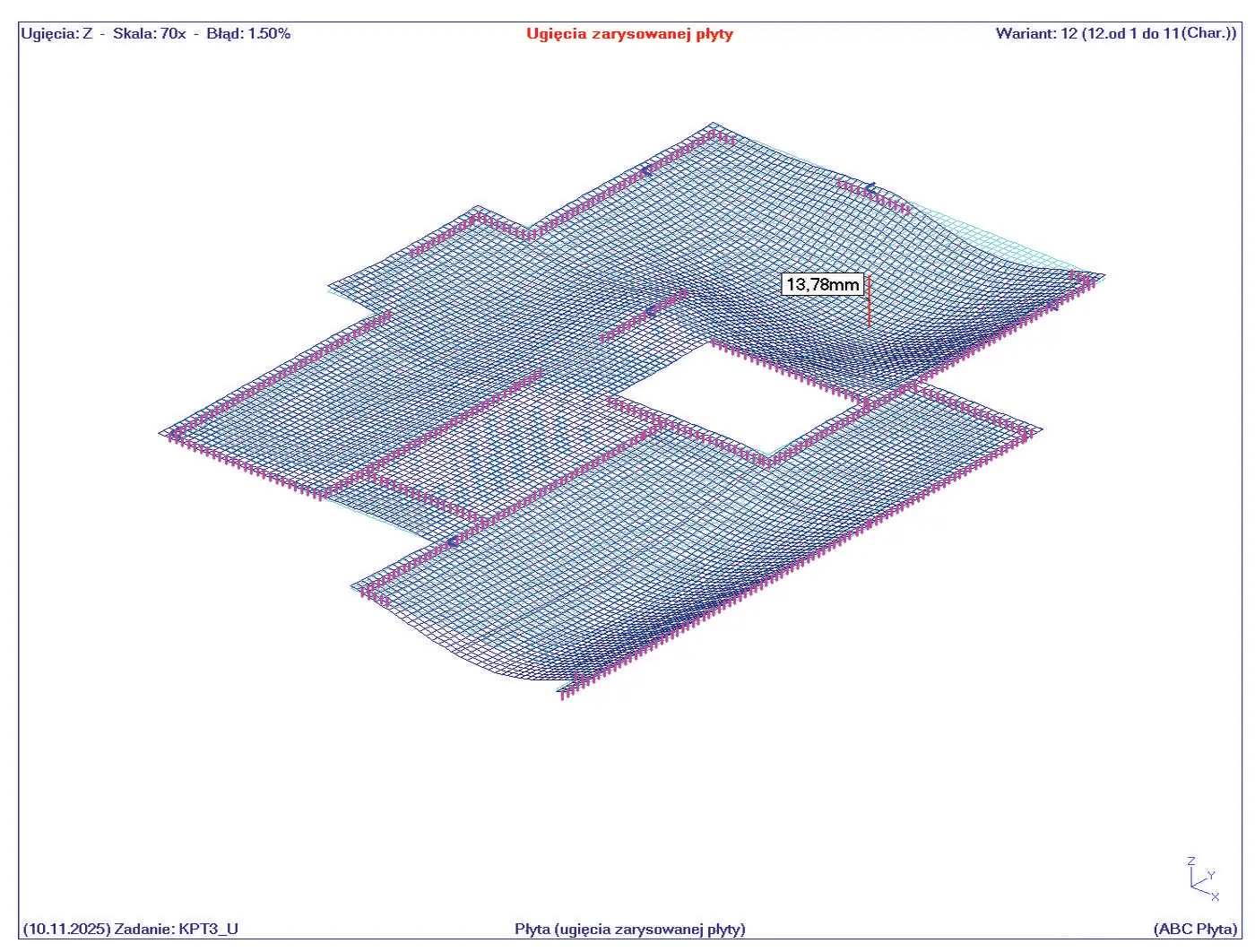

13,78mm - z zarysowaniem

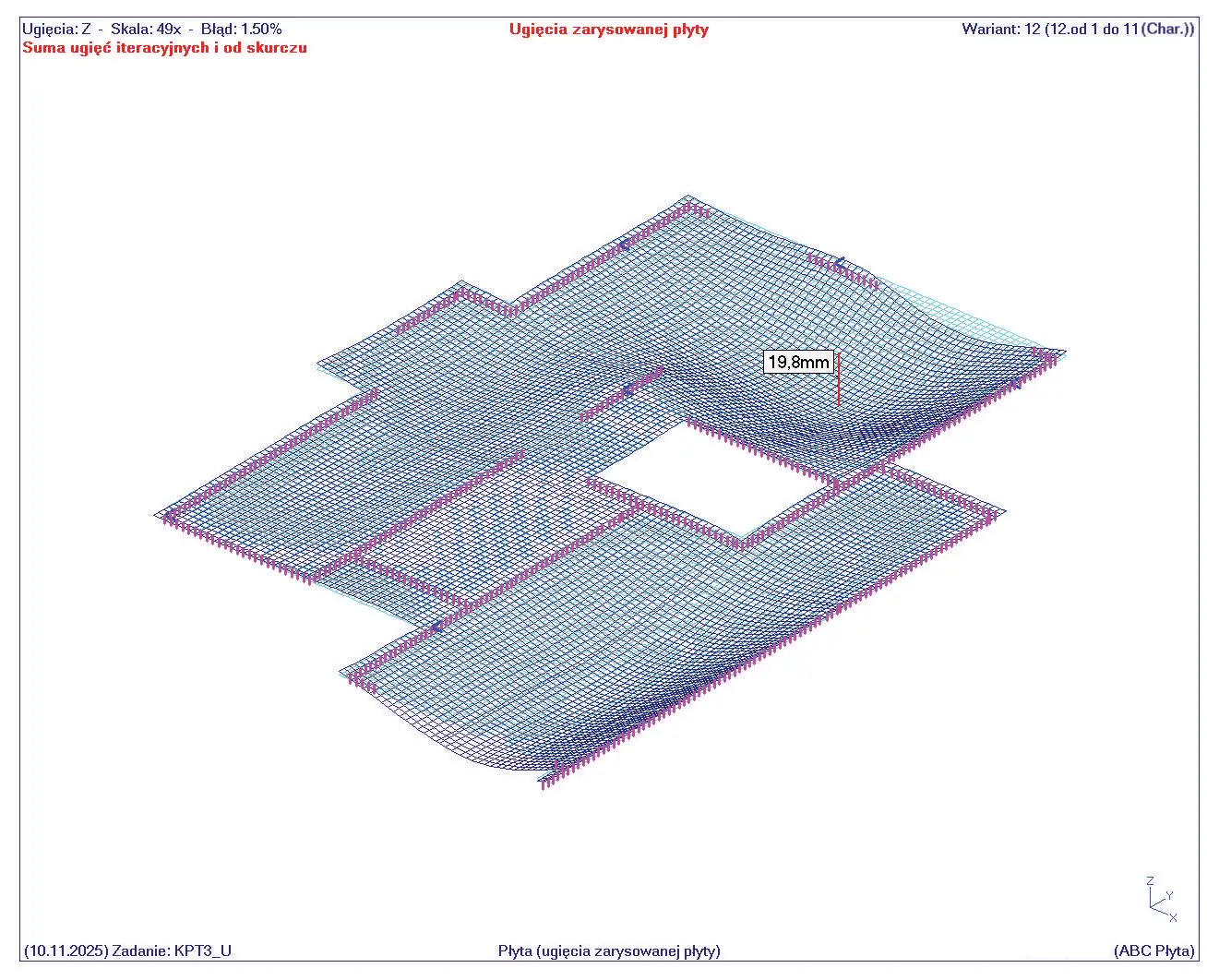

19,8mm - z zarysowaniem i skurcz
Różnica pomiędzy ugięciem ze zarysowaniem a uwzględnieniem skurczu wynosi ok. 6 mm. Będąc blisko granicy L/250 – łatwo przekroczyć tą granicę o 6 mm.
Przy zabudowie stropu G-K może mieć to istotny wpływ na pęknięcia sufitu, przy ścianach działowych też mogą pojawiać się zarysowania.
A jak to wygląda w praktyce?
Na budowie wykonują stropy, a potem wypełniają szkielet ścianami działowymi i leją posadzki. Jedni kierownicy najpierw murują ścianki działowe najwyższych kondygnacji i wylewają posadzki od góry do dołu, aby dociążać stropy; inni odwrotnie. Zastanawiające, że u jednych i u drugich działówki pękają – może właśnie te 6 mm od skurczu jest magicznym sprawcą zarysowania?
Jakie obciążenia należy wziąć projektując strop?
- Dla mieszkań 2,5 kN/m² (~255,84 kg/m²)
- Ciężar własny 0,18 m x 25 kN = 4,5 kN/m²
- Warstwy tynku i posadzki 2,25–2,6 kN
- Zastępcze dla ścian działowych 1,75 kN/m² (1,5–2,5 kN); czasem warto dodać liniowe obciążenie ścianą działową
- Siły skupione od dachu
UWAGA!!!
2,5 kN na balkony to zbyt mało – przyjmujcie minimum 3,5 kN użytkowego. Balkony spadają tylko raz w roku 31 grudnia (3–4 osoby skaczące w rytm muzyki sylwestra w Zakopanem mogą ważyć w grudniu 350 kg).
Wydawałoby się, że sprawa załatwiona, niestety w stropach nowoczesnych domów pojawiają się miejsca styku strop–słup żelbetowy, gdzie należy stosować zbrojenie na przebicie. Nigdy zbytnio nie spodziewałem się tego przy projektowaniu domków jednorodzinnych, jednak za którymś razem przebicie mi nie wyszło.
- Wniosek: strop wykonany bez obliczeń nie zapewni kontroli nad ugięciem, zarysowaniem i przebiciem. Czasem zbyt gęste zbrojenie przeciwdziała skurczowi, a strop może porysować się podczas wiązania od przezbrojenia.
- Uważajcie na wsporniki i przebicie.
